Embase 9244 PAR sur CI

L’embase 9244 est une embase prise arrière à raccordement sur circuit imprimé pour relais 1246 et relais de la série 2000.

Fonction

Type de prise
Arrière

Fonction

Type de raccordement
Sur circuit imprimé

Fonction

Type de fixation
Par vis sur tôle épaisseur maxi 4 mm

  • Repérage : double repérage ;
  • Fixation : par vis sur tôle maxi 4 mm;
  • Mode de raccordement : sur circuit imprimé ;
  • Matériel moulage : bakélite noire

Encombrement en mm

Encombrement et raccordement

Sorties circuit imprimé

Encombrement et raccordement

Trous de détrompage

Encombrement et raccordement

Grille circuit (côté cuivre)

Encombrement et raccordement

Montage sur tôle

Encombrement et raccordement

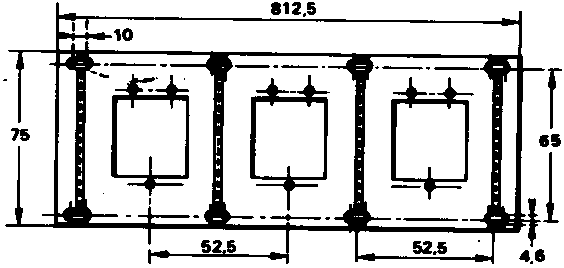

Montage sur barreau spécial réf.9964.10 maxi 15 ajours

Encombrement et raccordement
  • Etriers : 6888ET12400 pour relais 1246 / 9981 pour relais 2246-2248 / 9982 pour relais 23xx-2811 ;
  • Grappe de détrompage : jeu de pions de détrompage permettant 20 combinaisons standard par obturation de 3 trous sur l’embase.
  • Possibilité de fixation sur barreau spécial prédécoupé.
