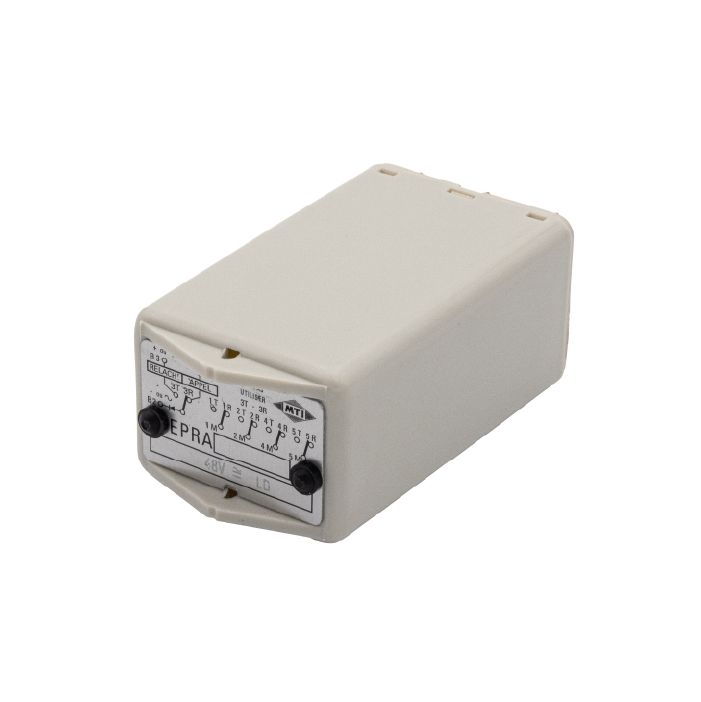

Relais bistable EPRA

Les relais EPRA sont des relais bistables à maintien magnétique, avec un déverrouillage électrique. Position de fonctionnement indifférente, les relais EPRA sont protégés par un capot plastique embrochable sur un socle comportant un étrier de verrouillage et deux tiges de guidage. Ils sont équipés de 4 contacts inverseurs pouvant supporter un courant thermique de 7 A.

Les relais EPRA-EPRM sont compatibles avec de nombreux accessoires de montage et raccordement qui peuvent être associés en prise arrière ou prise avant : EXL5 (PAR à clips), EXCL5 (PAR à picots pour CI), EVPL5 (PAV à visser).

Fonction
Bistable

Nombre de contacts

Nombre de contacts
4 inverseurs

Tensions nominales

Tensions DC
12 à 230 VDC

Pouvoir de coupure

Pouvoir de coupure
7 A

Fonction : Bistable
Présentation : Capoté
Raccordement : Languette de 2,8 ou embrochable sur socles

Nombre de contacts et fonctions : 4 inverseurs
Endurance mécanique : 35 x 1 000 000 opérations
Courant permanent max. admissible : 7 A
Charge minimale : 0,1 VA

Tensions nominales standards DC : 12 à 230 VDC
Tensions nominales standards AC : 12 à 230 VAC
Domaine d'action : -20/+10% Un
Classe de puissance DC : Appel : 6,5W / Rel. : 0,7W

Temps de fermeture en DC : 5 à 8 ms
Temps de fermeture en AC : 3 à 23 ms
Rigidité diélectrique bobine/contact (à 40°C/70% H.R.) : 2200 V
Résistance d'isolement : 1000 M?
Tension de choc : 3 kV
Température de fonctionnement : -25 à +55°C

Encombrement en mm

Encombrement et raccordement

Raccordement

Encombrement et raccordement

Commutation sur AC

Pouvoir de coupure

Commutation sur DC

Pouvoir de coupure

Circuit résistif
____ Circuit selphique

EPRM déverrouillage manuel

Relais EPRA-EPRM avec protection climatique renforcée ;
Relais EPRA-EPRM à caractéristiques spéciales (tension, courant, fréquence).
