Relais bistable GADF K3

Qualification

Relais électrique bistable, équipé de trois circuits de contacts à deux directions et simple coupure sur deux grains désolidarisés par sertissage sur lame fendue, directement soudable sur carte à circuit imprimé, ou embrochable sur socle.

  • Commande par impulsion : Type GADF Relais  »Bas-Niveau »
  • Commande permanente : Type GADF + GCD

(GCD : module extérieur d’auto-coupure, d’encombrement identique au GAD). Relais non étanche, sous capot en matière plastique transparente.

Fonction

Fonction
Bistable

Nombre de contacts

Nombre de contacts
3 contacts

Tensions nominales

Tensions DC
48 V

Pouvoir de coupure

Pouvoir de coupure
3 A

Utilisation : Ce relais constitue l’élément de base des modules de relayage et de fin de chaîne pour lesquels l’intensité à couper et à établir est comprise entre 10 mA et 200 mA pour une tension de commutation de 20mV à 137 VCC

Relais destiné à être utilisé sur des circuits pour lesquels la continuité électrique fonction de temps, est la condition essentielle à respecter.

Il peut aussi s’utiliser sur les mêmes circuits que ceux prévus sur le GE, ce relais permet alors de s’affranchir des conditions d’atmosphère environnante.

Essais : qualifié suivant la spécification HN 45 S 27 et essais d’aptitude limite de tenue aux séismes. La qualification K3 n’est acquise que lorsque le relais subit avec l’équipement sur lequel il est monté, un essai de tenue aux séismes.

  • Température ambiante :
    • Domaine Nominal : -5°C à +40°C ;
    • Domaine extrême : -25°C à +55°C ;
  • Taux d’humidité : <70% à +40°C ;
  • Pression atmosphérique : > (800 mbar) 80 kPa ;
  • Domaine de variation de la tension :
    • Pour 48 VDC : 38 à 53 VDC ;
  •  Domaine de variation du facteur d’ondulation : 6 % ;
  • Degré de protection : IP 40 ;
  • Intensité de charge du contact : 3 A.

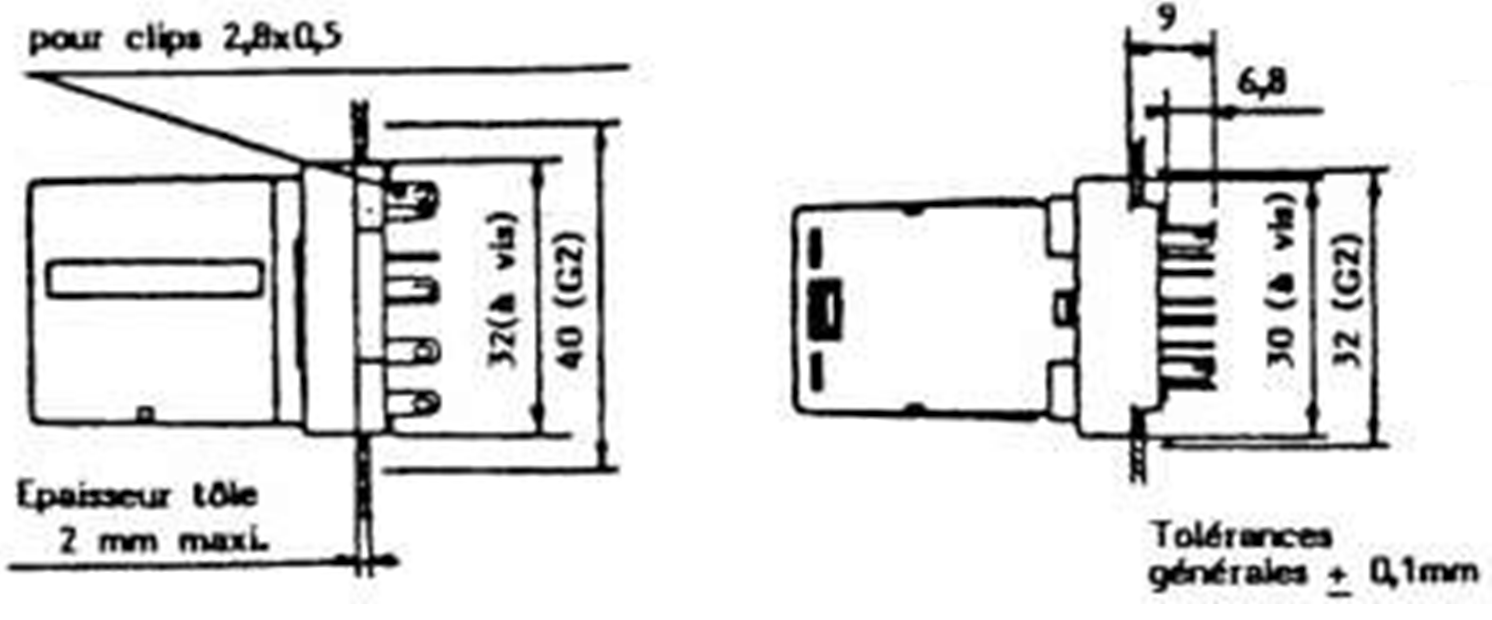

Encombrement, Type ER/GE 2,8 pour relais embrochable – montage avec fixation G2 ou par vis

Encombrement et Raccordement

Encombrement, Découpes sur tôle

Encombrement et Raccordement

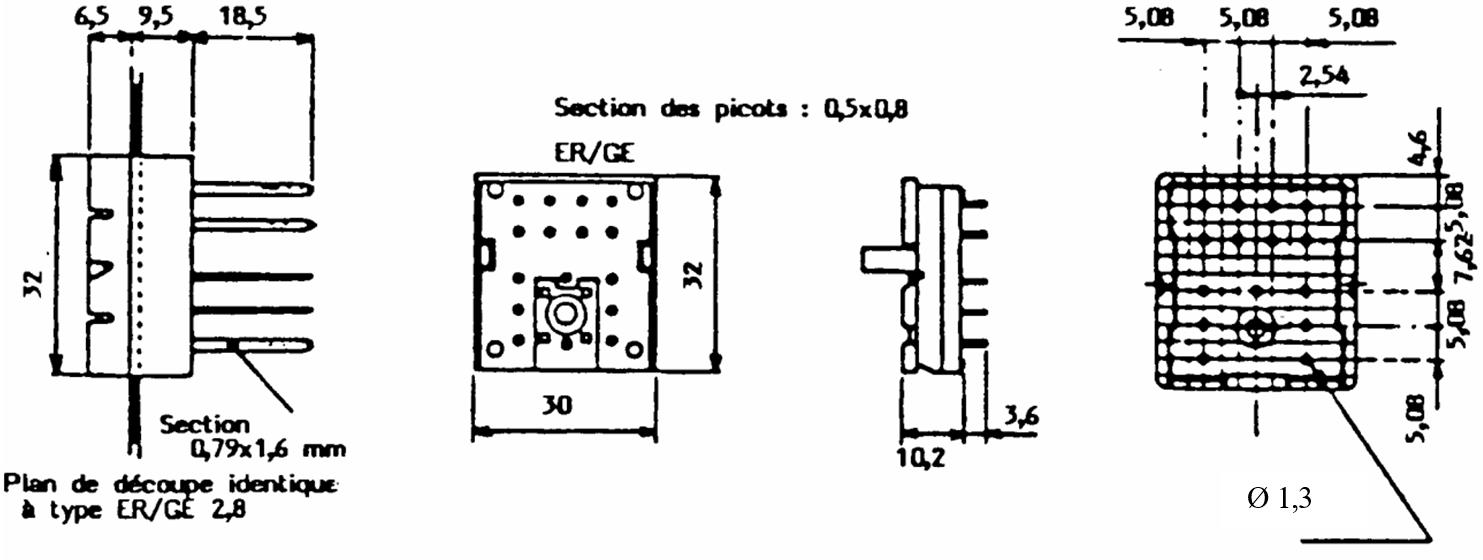

Encombrement, Type EW/GE pour câblage wrappé / Type ER/GE pour circuit imprimé

Encombrement et Raccordement

Encombrement, Type EVB GE ou EVC GE 2,8 pour relais embrochable / Pour relais soudé sur socle

Encombrement et Raccordement

Encombrement

Encombrement et Raccordement

Raccordement

Encombrement et Raccordement

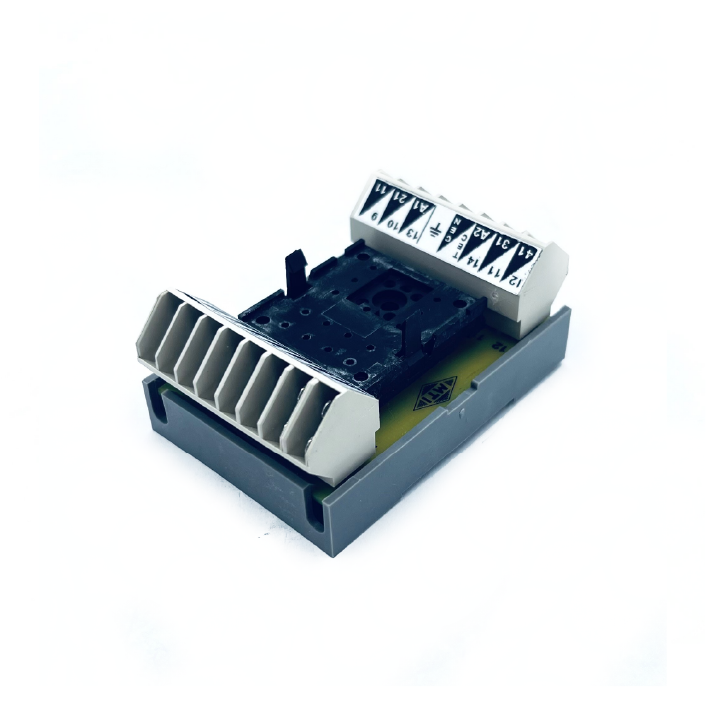

Nos embases adaptées au Relais bistable GADF K3
