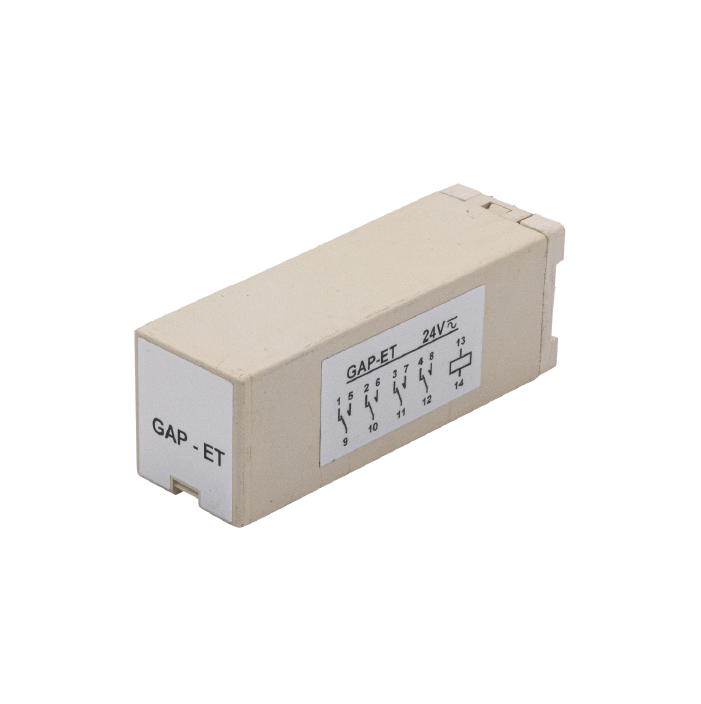

Relais GAP de passage ET/MT

Les relais GAP sont des relais à contacts de passage d’une durée fixe comprise entre 0,15 et 1 seconde. Position de fonctionnement indifférente, les relais GAP ET/MT sont protégés par un capot et équipés de 4 contacts inverseurs pouvant supporter un courant thermique de 3 A. Ils sont embrochables sur socle avec un verrouillage par étrier et ont des broches de sortie à picots au pas standard de 2,54 mm. Possibilité d’interdiction par montage d’un détrompeur mâle sur les relais et femelle sur le socle.

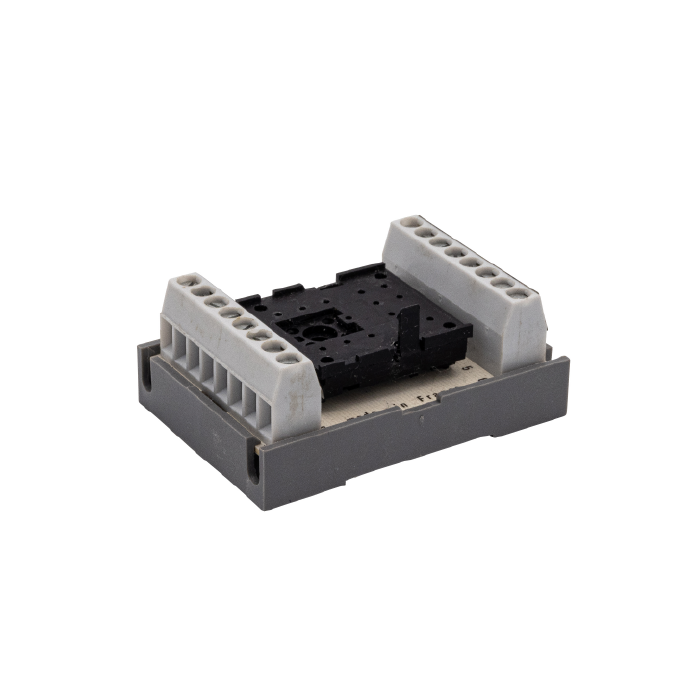

Les relais GAP sont compatibles avec les socles ER/GE (PAR à souder sur CI) ER/GE 2,8 (PAR à souder ou pour clips de 2,8 x 0,5 mm), EVB/GE (PAV à vis), EVC/GE 2,8 (PAV à double languette pour clips de 2,8 x 0,5 mm), TEC 9845 (PAR à wrapper).

Fonction

Fonction
Passage ET/MT

Nombre de contacts

Nombre de contacts
4 inverseurs

Tensions nominales

Tensions DC
24-48-125-230 VDC

Pouvoir de coupure

Pouvoir de coupure
3 A

  • Fonction : Passage ET/MT
  • Présentation : Capoté
  • Raccordement : À picots ou embrochable sur socle
  • Nombre de contacts et fonctions : 4 inverseurs
  • Endurance mécanique : 30 x 1 000 000 opérations
  • Courant permanent max. admissible : 3 A
  • Charge minimale : 0,1 VA
  • Tensions nominales standards DC : 24-48-125-230 VDC
  • Tensions nominales standards AC : 230 VAC
  • Domaine d'action : -20/+10% Un
  • Classe de puissance DC : 2 W
  • Temps de fermeture en DC : Passage : 0,15 à 1 s.
  • Temps de fermeture en AC : Passage : 0,15 à 1 s.
  • Rigidité diélectrique bobine/contact (à 40°C/70% H.R.) : 2000 V
  • Résistance d'isolement : 1000 M?
  • Tension de choc : 3 kV
  • Température de fonctionnement : -25 à +55°C

Encombrement en mm

Encombrement et raccordement

Raccordement

Encombrement et raccordement

Charge courant continu

Pouvoir de coupure

Charge courant alternatif

Pouvoir de coupure

           Circuit résistif
____ Circuit selphique

  • Détrompage
  • Relais GAP avec protection climatique renforcée ;
  • Relais GAP avec tensions spéciales.

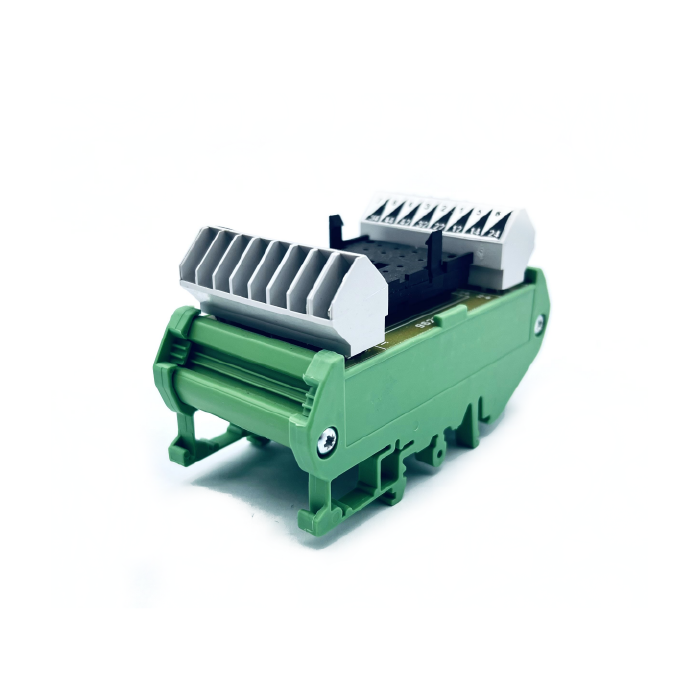

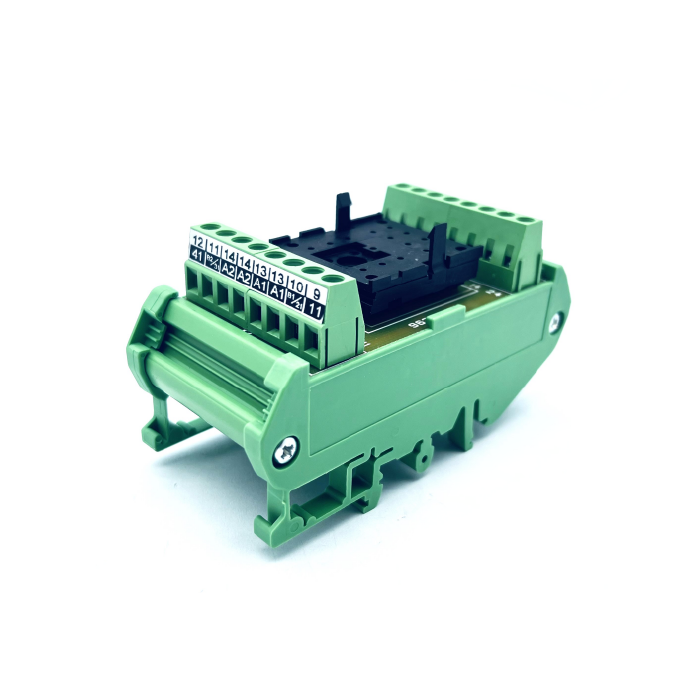

Nos embases adaptées au Relais de passage GAP
