Relais instantané 1753

Les relais 1753 sont des relais de fonction instantanés, équipés de 4 circuits de contacts inverseur simple coupure. Ils disposent d’une protection avec un capot transparent contre les poussières , et le raccordement se fait sur embase prise avant ou prise arrière.

Ces relais peuvent commander des organes de puissance de type petits contacteurs, électrovannes, etc.

Fonction
Instantané

Nombre de contacts

Nombre de contacts
4 inverseurs

Tensions nominales

Tensions DC
6 à 220 V

Pouvoir de coupure

Pouvoir de coupure
15 A

Fonction : Instantané
Présentation : Capoté
Raccordement : Sur socles PAV ou PAR

Nombre de contacts et fonctions : 4 inverseurs
Endurance mécanique : 15 x 1 000 000 opérations
Courant permanent max. admissible : 15 A
Temps de réponse DC : < 30 ms
Temps de réponse AC : < 35 ms

Tensions nominales standards DC : 6 à 220 V
Tensions nominales standards AC : 6 à 380 V
Domaine d'action : -20/+10% Un
Classe de puissance DC : 4 W
Classe de puissance AC : 6 à 11 VA

Rigidité diélectrique bobine/contact (à 40°C/70% H.R.) : 2,5kV - 50Hz 1mn
Résistance d'isolement : 1000 MΩ
Tension de choc : 5 kV
Température de fonctionnement : -25 à +55°C
Température de stockage : -40 à +85°C
Catégorie climatique : Proctection clim. renforcée

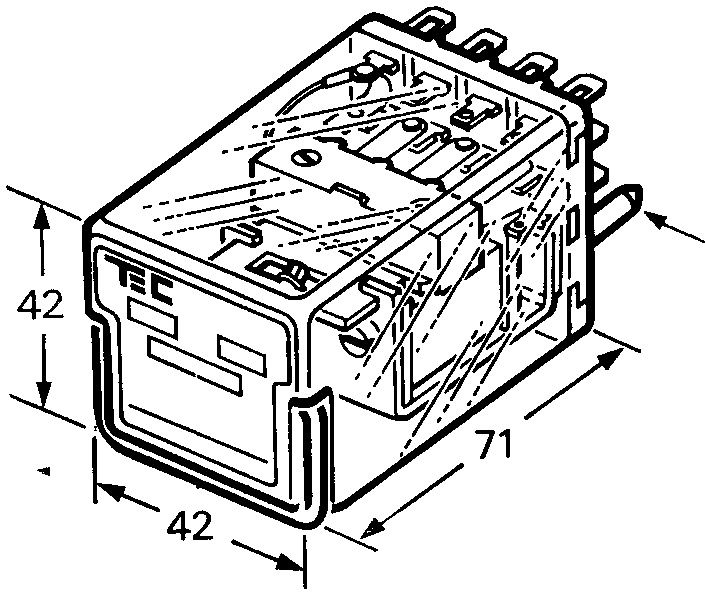

Encombrement en mm

Encombrement et raccordement

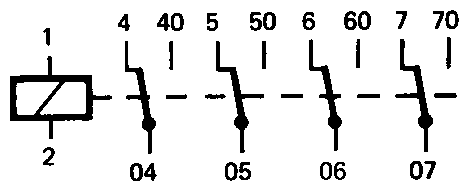

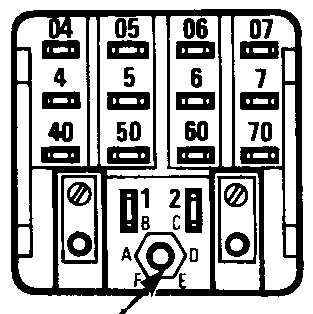

Raccordement

Encombrement et raccordement

Raccordement

Encombrement et raccordement

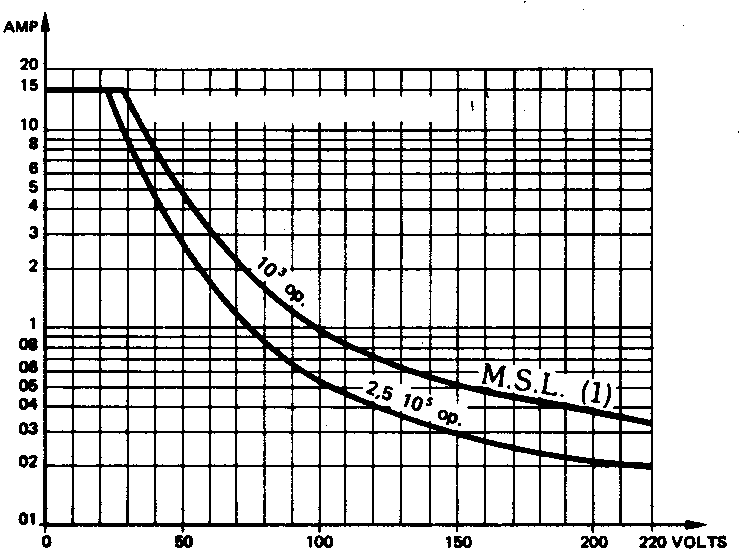

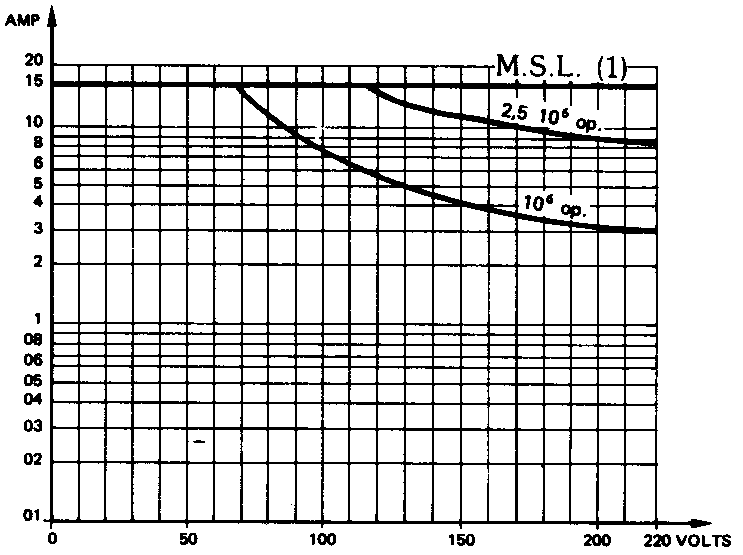

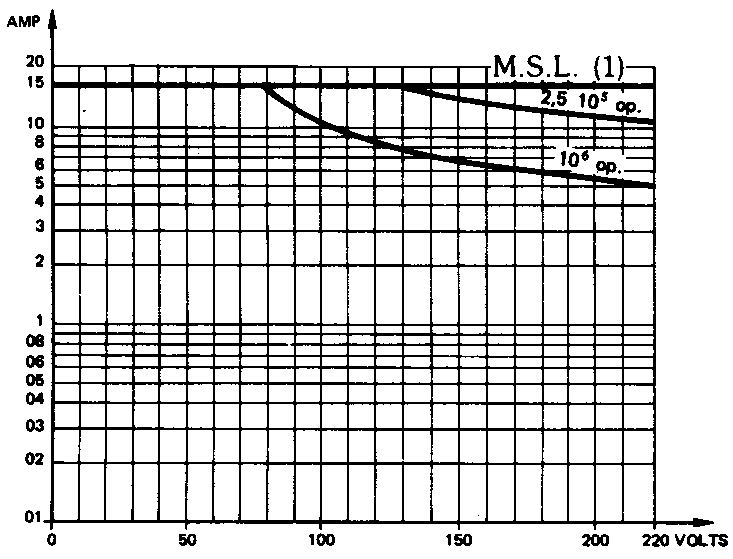

Charge courant continu, résistif

Pouvoir de coupure

Charge courant alternatif, résistif

Pouvoir de coupure

Charge courant continu, inductif

Pouvoir de coupure

Charge courant alternatif, inductif

Pouvoir de coupure

Les relais 1753 sont proposés, en options, avec voyant mécanique, bouton de test et/ou détrompage. Ils peuvent être marqués CENELEC. Toutes ces options doivent être mentionnées à la commande.

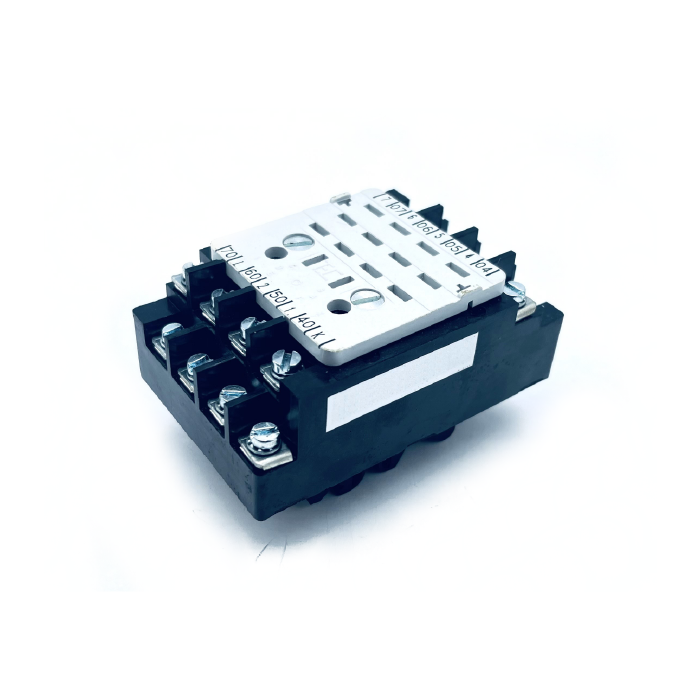

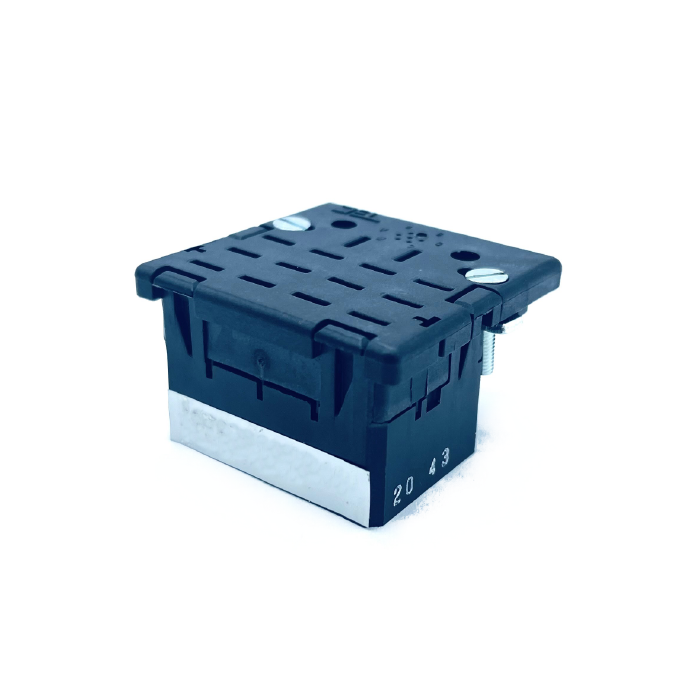

Nos embases adaptées au Relais instantané 1753

Besoin d'un produit ou d'une solution électromécanique ?

Contactez nos spécialistes en électromécanique !

Découvrez les produits de la même gamme

Tous nos relais instantanés

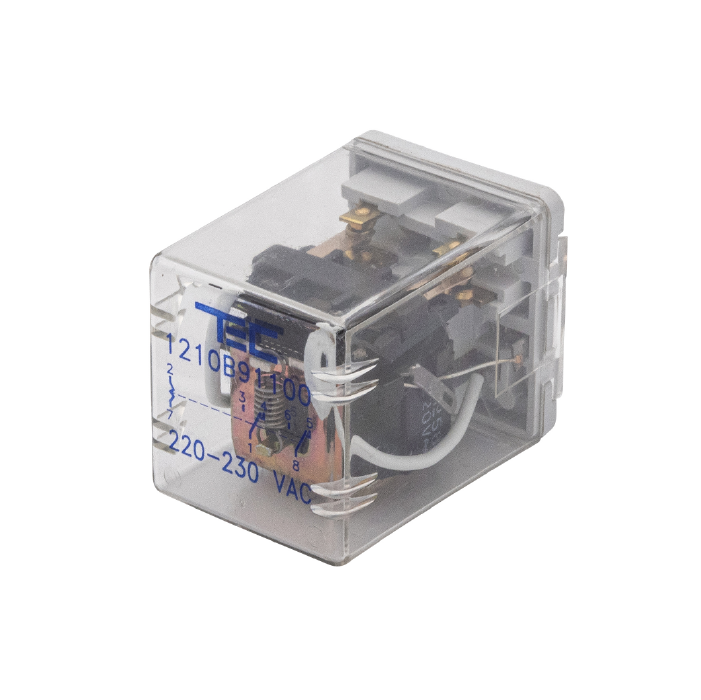

Relais instantané 1210

Relais instantanés

Relais instantané 1210

Fonction : Instantané
Contacts : 2 ou 3 inverseurs
Tensions DC : 6 à 220 V
Pouvoir de coupure : 8 A

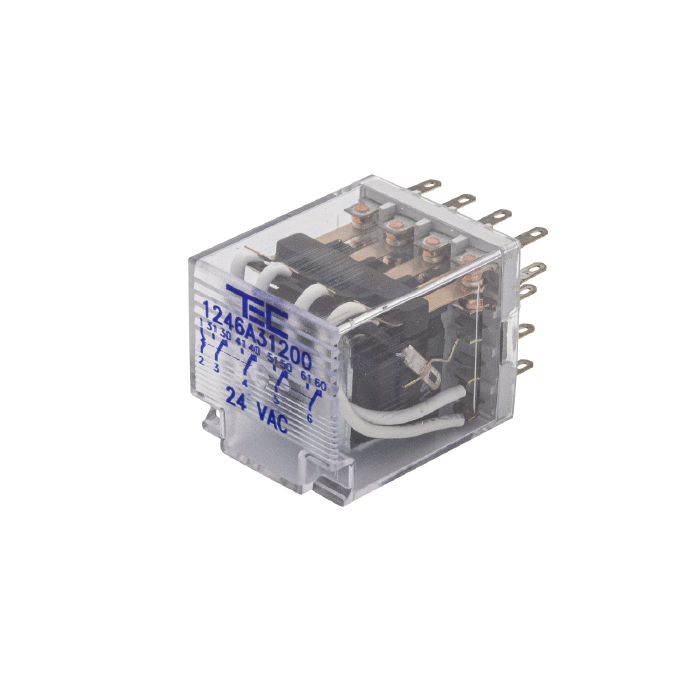

Relais instantané 1246

Relais instantanés

Relais instantané 1246

Fonction : Instantané
Contacts : 4 inverseurs
Tensions DC : 6 à 220 V
Pouvoir de coupure : 8 A

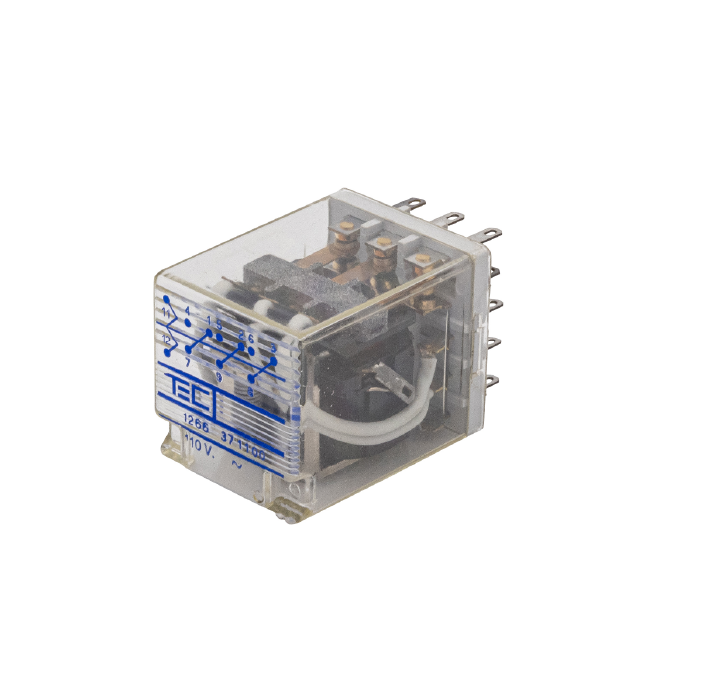

Relais instantané 1266

Relais instantanés

Relais instantané 1266

Fonction : Instantané
Contacts : 3 inverseurs
Tensions DC : 6 à 220 V
Pouvoir de coupure : 8 A

Relais instantané 1286

Relais instantanés

Relais instantané 1286

Fonction : Instantané
Contacts : 3 inverseurs
Tensions DC : 6 à 220 V
Pouvoir de coupure : 3x10 A

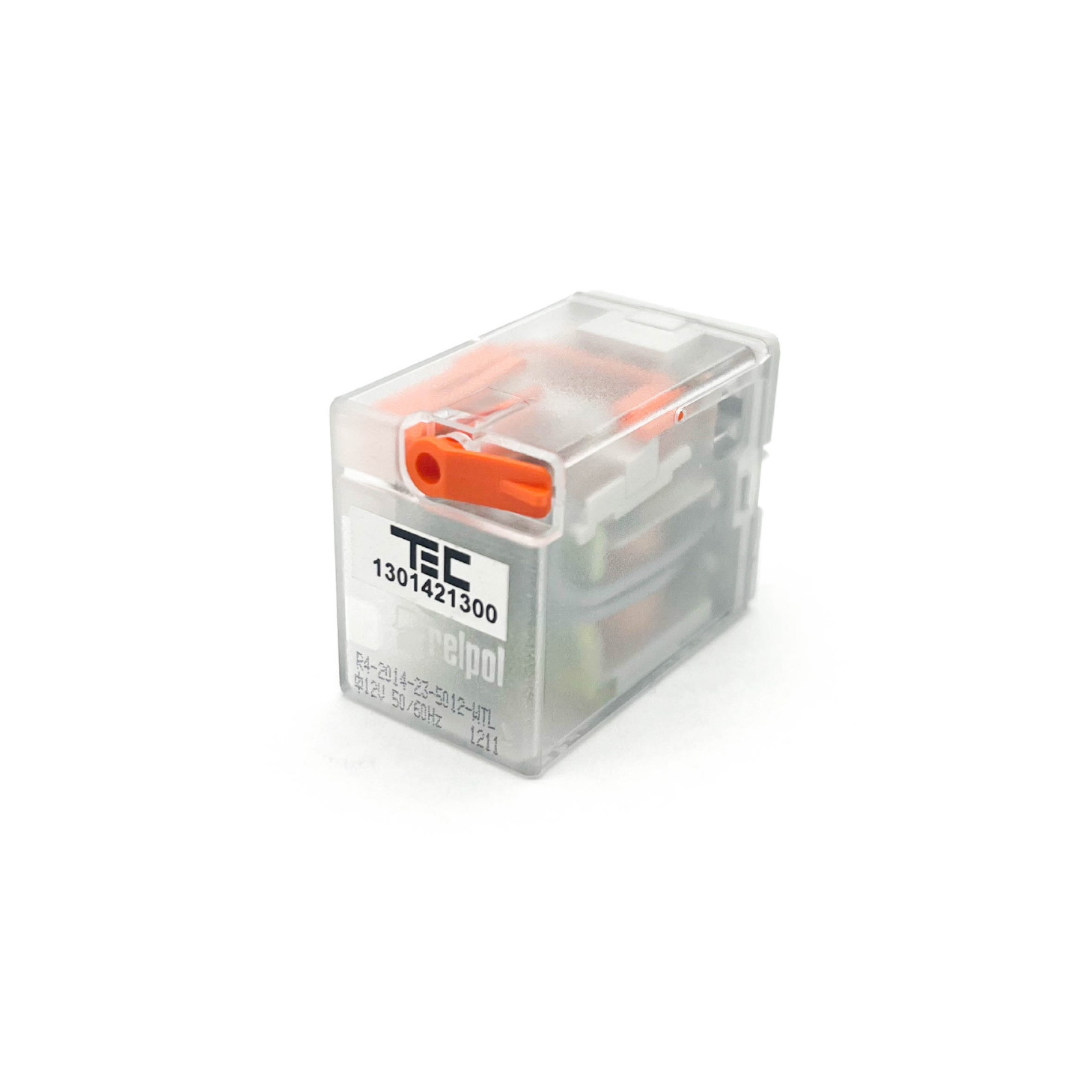

Relais instantané 1301

Relais instantanés

Relais instantané 1301

Fonction : Instantané
Contacts : 2 ou 4 inverseurs
Tensions DC : 6 à 220 V
Pouvoir de coupure : 5 A

Relais instantané 1783

Relais instantanés

Relais instantané 1783

Fonction : Instantané
Contacts : 4 inverseurs
Tensions DC : 6 à 220 V
Pouvoir de coupure : 15 A

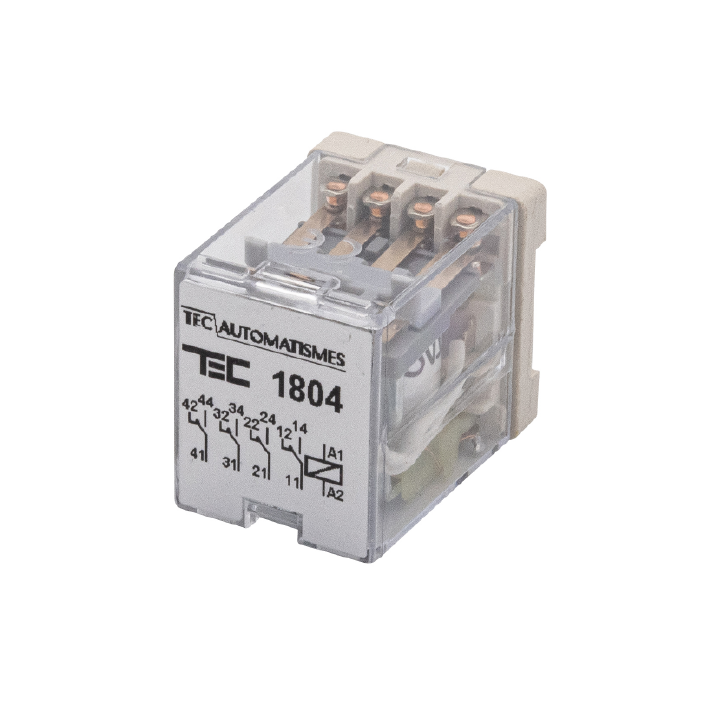

Relais instantané 1804

Relais instantanés

Relais instantané 1804

Fonction : Instantané
Contacts : 4 inverseurs
Tensions DC : 6 à 220 V
Pouvoir de coupure : 5 A

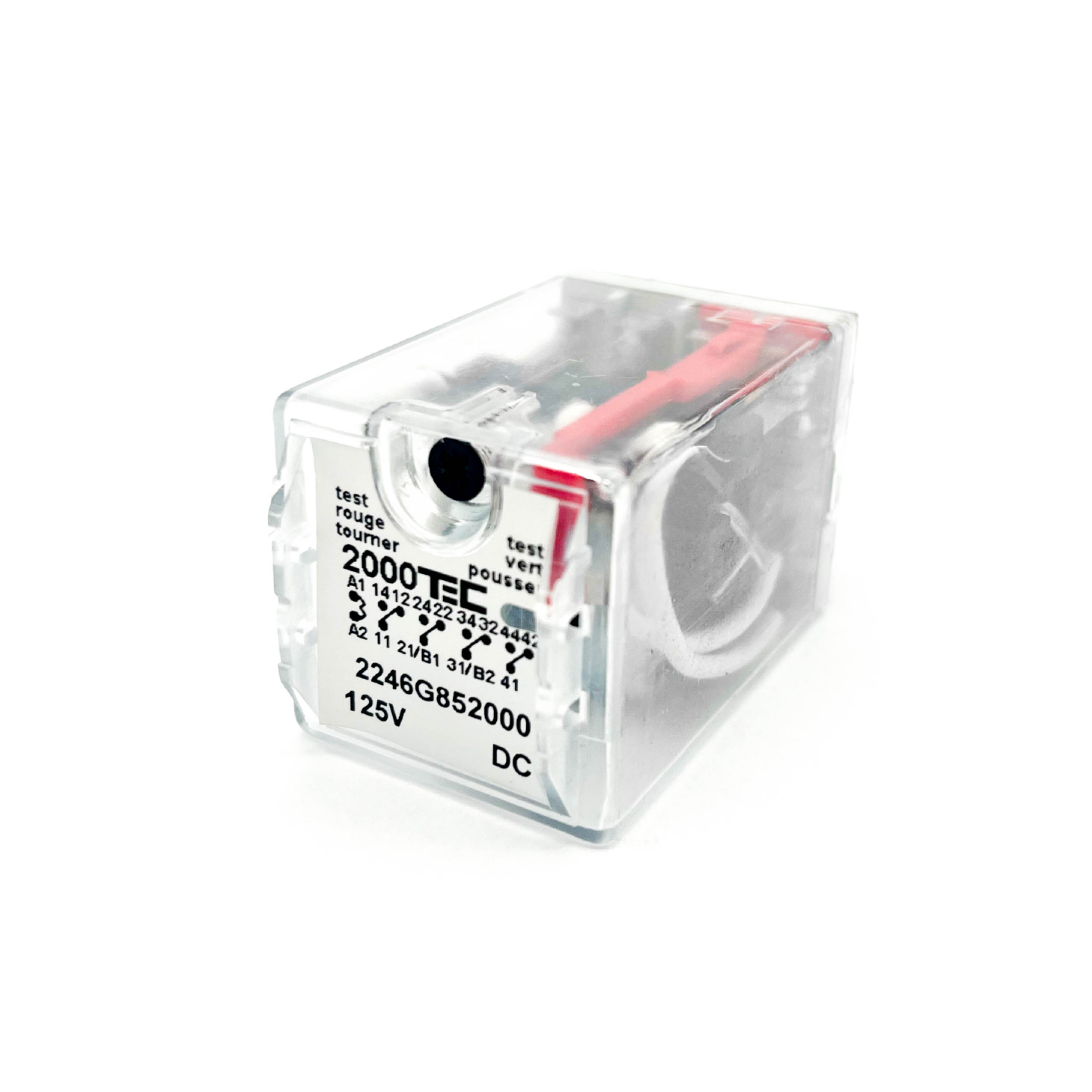

Relais instantané 2246

Relais instantanés

Relais instantané 2246

Fonction : Instantané
Contacts : 4 inverseurs
Tensions DC : 6 à 220 V
Pouvoir de coupure : 10 A

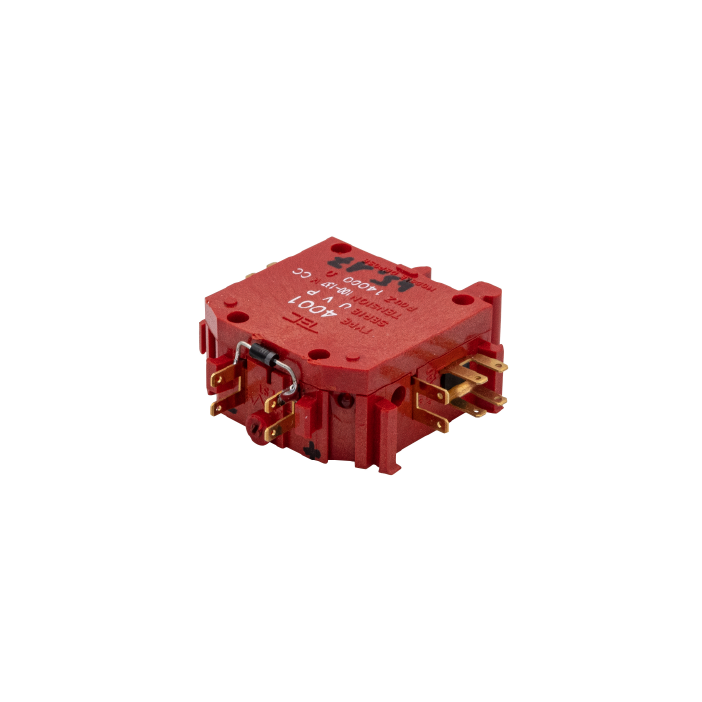

Relais instantané 4001

Relais instantanés

Relais instantané 4001

Fonction : Instantané
Contacts : 2 contacts
Tensions DC : 12/24/30/48
Pouvoir de coupure : 3 A

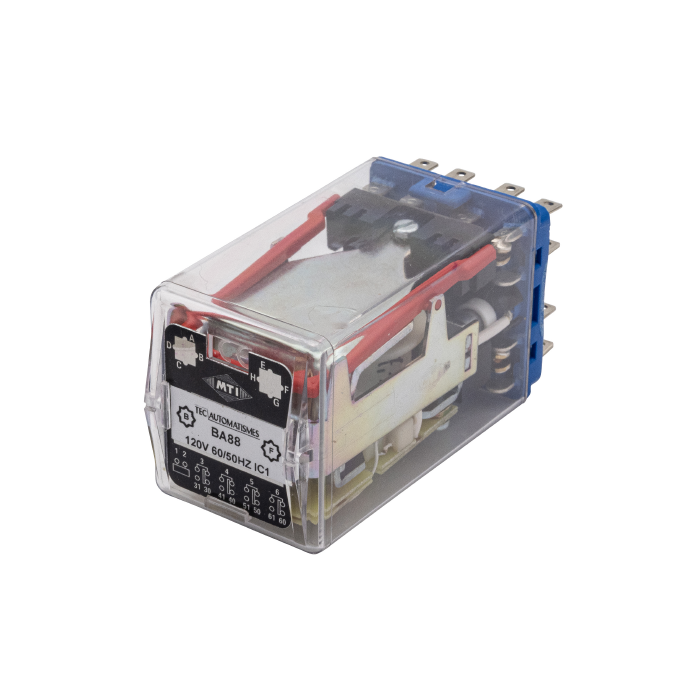

Relais instantané BA

Relais instantanés

Relais instantané BA

Fonction : Instantané à fort pouvoir de coupure
Contacts : 4 inverseurs
Tensions DC : 6 à 220 VDC (BA 72)
Pouvoir de coupure : 10 A

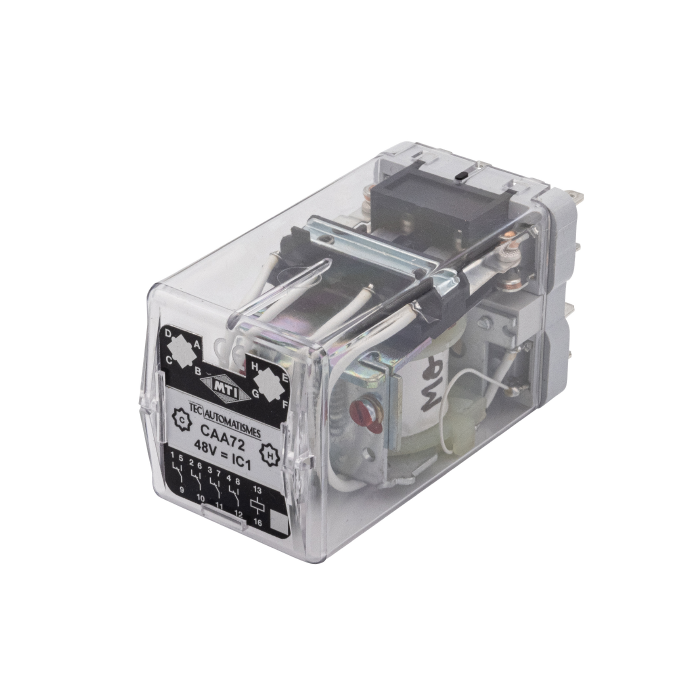

Relais instantané CAA72

Relais instantanés

Relais instantané CAA72

Fonction : Instantané
Contacts : 4 inverseurs
Tensions DC : 6 à 220 VDC
Pouvoir de coupure : 8 A

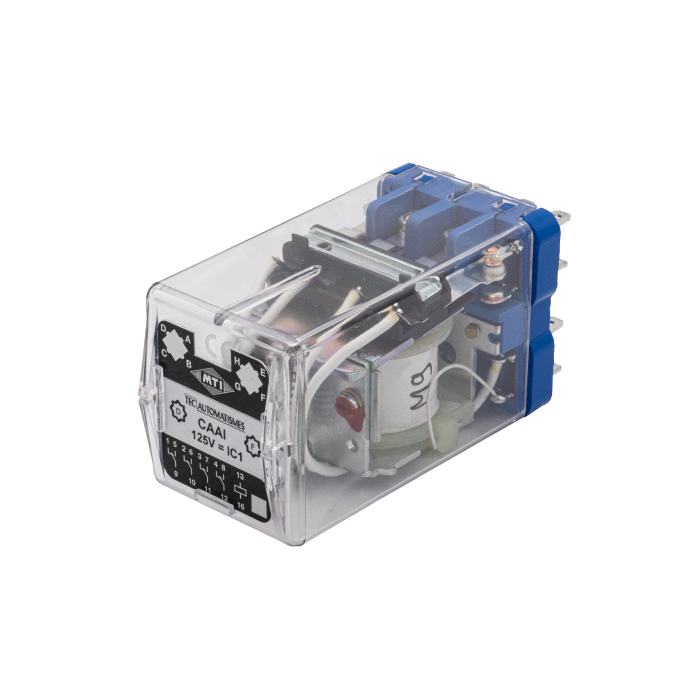

Relais instantané CAAI

Relais instantanés

Relais instantané CAAI

Fonction : Instantané à fort pouvoir de coupure
Contacts : 4 inverseurs
Tensions DC : 12 à 220 VDC
Pouvoir de coupure : 8 A

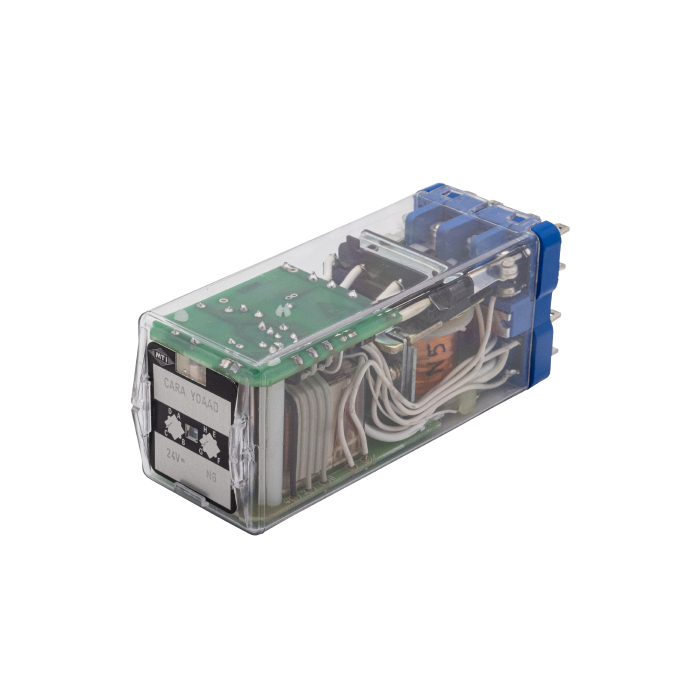

Relais instantané CARA

Relais instantanés

Relais instantané CARA

Fonction : Enclenchement rapide et fort pouvoir de coupure
Contacts : 4 inverseurs
Tensions DC : 24 à 220 VDC
Pouvoir de coupure : 8 A

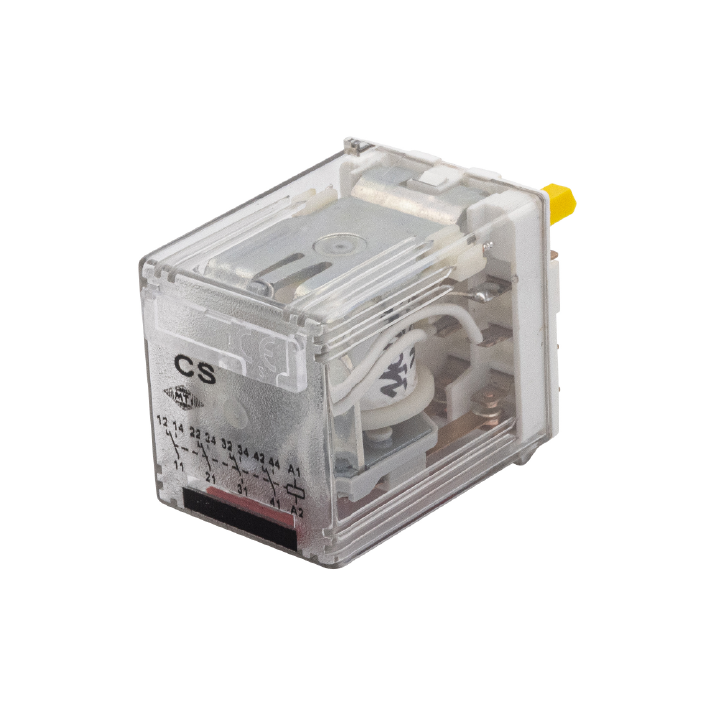

Relais instantané CS

Relais instantanés

Relais instantané CS

Fonction : Instantané
Contacts : 4 inverseurs
Tensions DC : 12 à 220 VDC
Pouvoir de coupure : 6 A

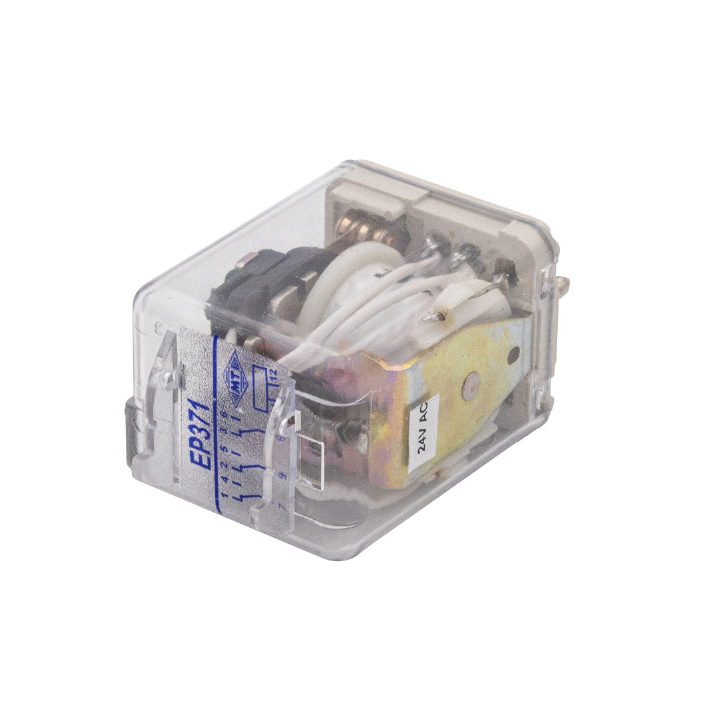

Relais instantané EP371

Relais instantanés

Relais instantané EP371

Fonction : Instantané
Contacts : 3 inverseurs
Tensions DC : 6 à 220 VDC
Pouvoir de coupure : 7 A

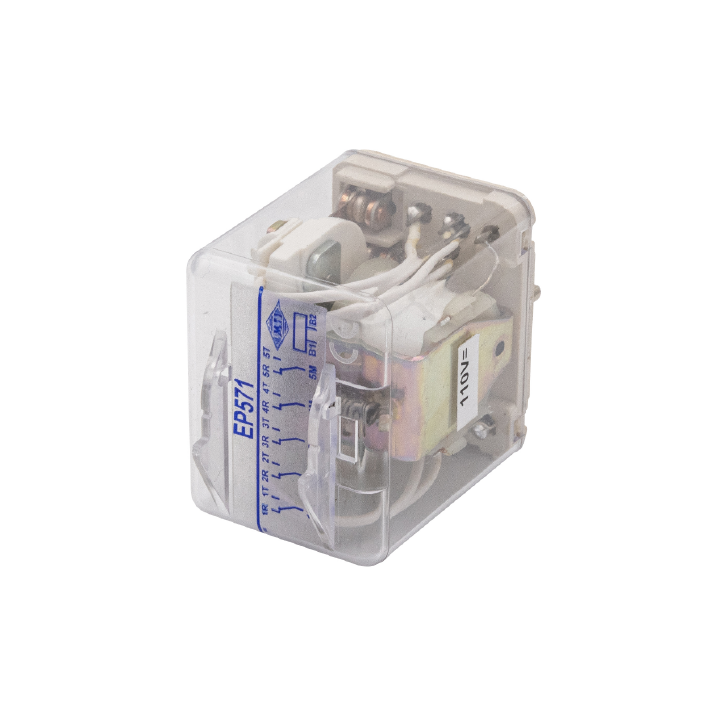

Relais instantané EP571

Relais instantanés

Relais instantané EP571

Fonction : Instantané
Contacts : 5 inverseurs
Tensions DC : 6 à 220 VDC
Pouvoir de coupure : 5 A

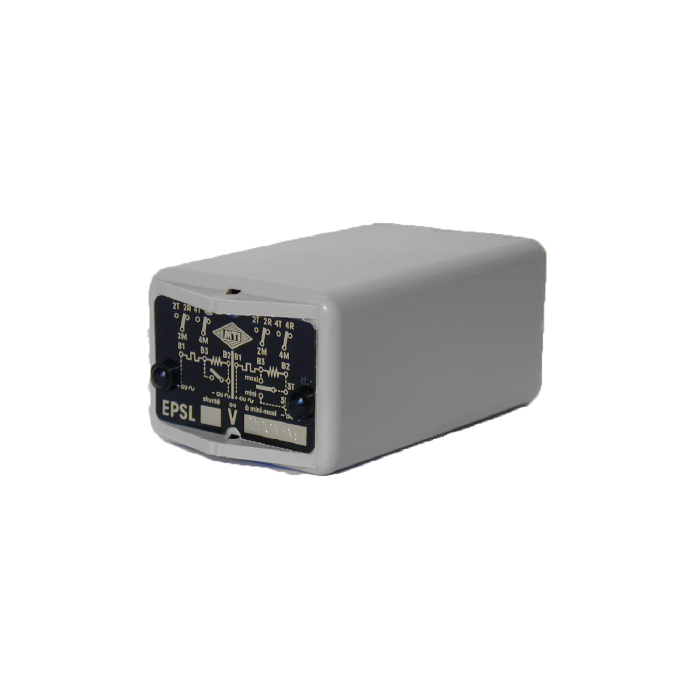

Relais instantané EPSL

Relais instantanés

Relais instantané EPSL

Fonction : Bobine shuntée
Contacts : 2 ou 3 inverseurs
Tensions DC : 12 à 220 VDC
Pouvoir de coupure : 5 A

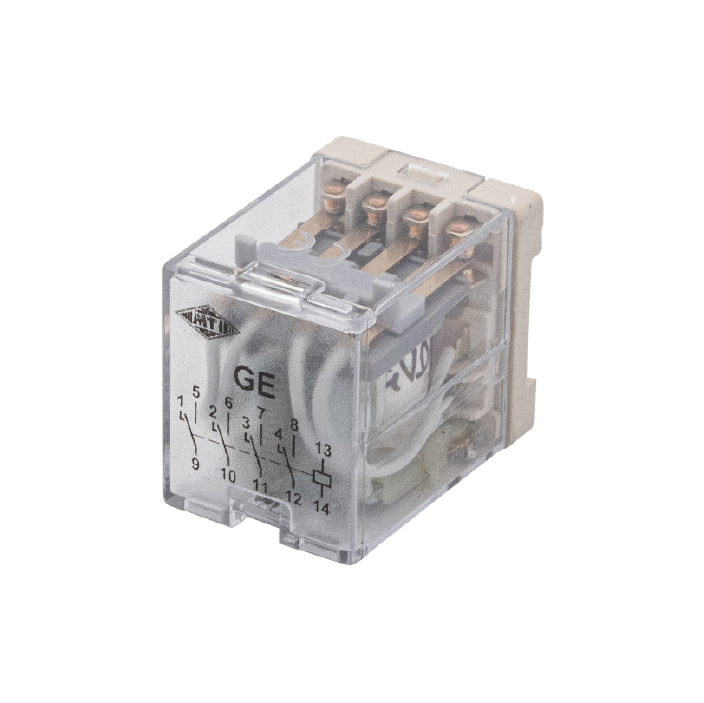

Relais instantané GE

Relais instantanés

Relais instantané GE

Fonction : Instantané
Contacts : 4 inverseurs
Tensions DC : 6 à 220VDC
Pouvoir de coupure : 3 A

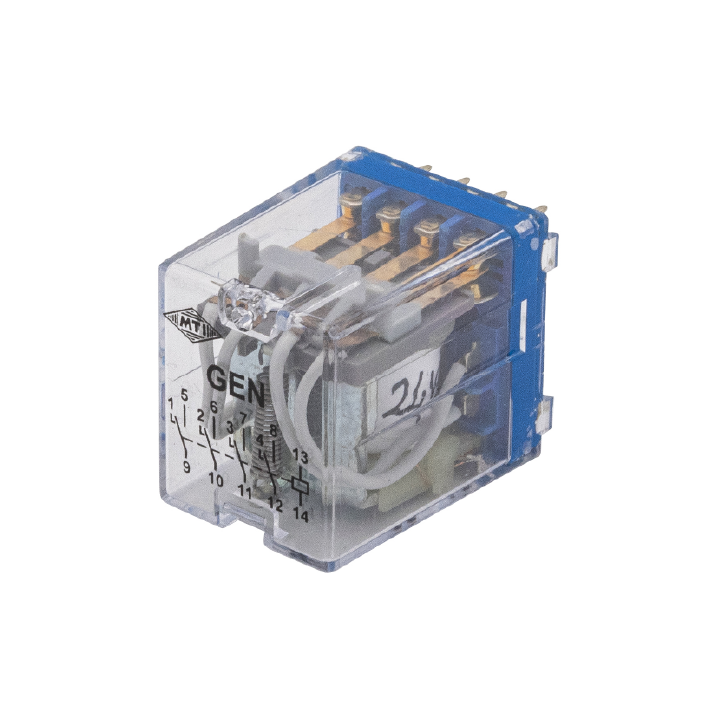

Relais instantané GEN/GFN

Relais instantanés

Relais instantané GEN/GFN

Fonction : Instantané
Contacts : 4 inverseurs
Tensions DC : 6 à 125 VDC
Pouvoir de coupure : 3 A

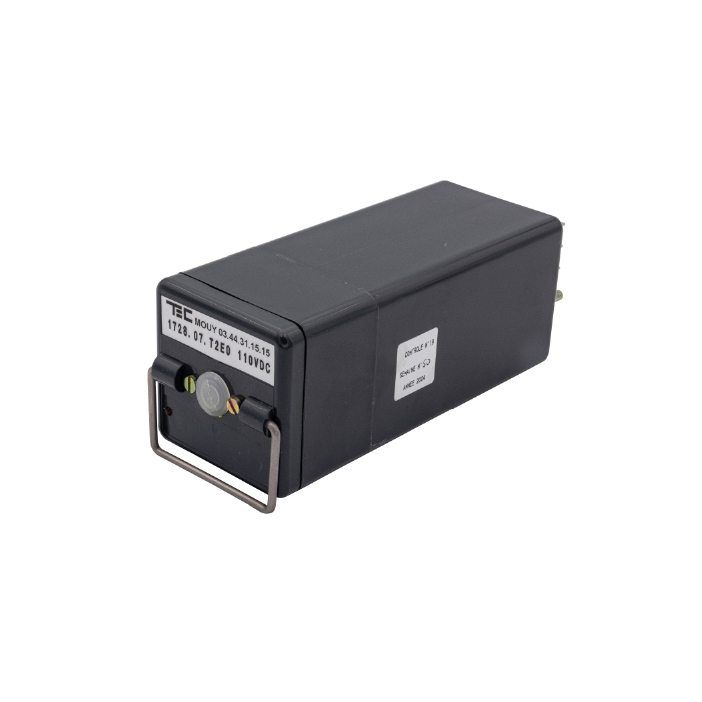

Relais rapide instantané 1728
