Image du Relais instantané 1753 K3
Image miniature du Relais instantané 1753 K3

Relais instantané 1753 K3

Qualification

Le relais instantané 1753 est un relais électromagnétique équipé de 4 circuits de contacts inverseurs simple coupure :

  • Protection contre les poussières par capot transparent ;
  • Equipement pour chacun des modèles, détrompeur suivant tension ;
  • Raccordement sur embase prise avant ou prise arrière.
Fonction

Fonction
Instantané

Nombre de contacts

Nombre de contacts
4 contacts

Tensions nominales

Tensions DC
48/125

Pouvoir de coupure

Pouvoir de coupure
15 A

  • Utilisation : Ces relais peuvent commander des organes de puissance de type petits contacteurs, électrovannes, etc.

Leurs contacts peuvent être insérés dans des circuits dont la tension est comprise entre 38Vcc et 137Vcc (puissance maximale : 35 W à L/R = 40ms).

  • N°NSQ : HM 63 /7893 du 24/06/82 – HM 63 /8859 du 12/10/87 – HM 63 /9475 du 05/91 – D455616023929 du 09/08/16
  • Température ambiante minimale : +5°C à +40°C ;
  • Température ambiante extrême : -25°C à +55°C ;
  • Taux d’humidité : 70% au maximum ;
  • Pression atmosphérique : > (860 à 1060 mbar) 86 à 106 kPa ;
  • Domaine de variation de la tension :
    •  Pour 48 VDC : 38 à 53 VDC ;
    • Pour 125 VDC : 100 à 137 VDC ;
  • Domaine de variation du facteur d’ondulation : 0 à 5% ;
  • Degré de protection : IP 50 ;
  • Intensité de charge des circuits de contacts : 15 A.

Encombrement en mm

Encombrement et Raccordement

Encombrement

Encombrement et Raccordement

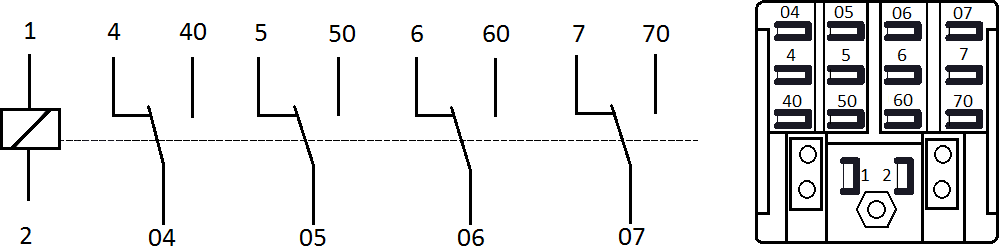

Raccordement

Encombrement et Raccordement

Nos embases adaptées au Relais instantané 1753 K3
