Image du Relais instantané 2246 K3
Image miniature du Relais instantané 2246 K3

Relais instantané 2246 K3

Qualification

Les relais instantanés 2246 sont des relais électromagnétiques équipés de 4 circuits de contacts inverseurs simple coupure :

  • Protection contre les poussières par capot transparent ;
  • Possibilité d’équipement pour chacun des modèles :
    • voyant mécanique
    • bouton test

raccordement sur embase prise avant Type 9946, ou prise arrière Type 9246.

Fonction

Fonction
Instantané

Nombre de contacts

Nombre de contacts
4 contacts

Tensions nominales

Tensions DC
125

Pouvoir de coupure

Pouvoir de coupure
8 A

  • Utilisation : Ces relais peuvent commander des organes de puissance de type petits contacteurs, électrovannes, etc.

Leurs contacts peuvent être insérés dans des circuits dont la tension est comprise entre 38 Vcc et 137 Vcc (puissance maximale : 35 W à L/R = 40ms).

  • Essai : Qualifié suivant la spécification HN 45 S 25.



  • Température ambiante : -5°C à +40°C ;
  • Taux d’humidité : 70% au maximum ;
  • Pression atmosphérique : (860 à 1060 mbar) 86 à 106 kPa ;
  • Agressivité de l’air : négligeable, ambiance industrielle ;
  • Domaine de variation de la tension : 80 à 110 % de la tension nominale ;
  • Domaine de variation du facteur d’ondulation : 0 à 5% ;
  • Indice de protection : IP 50 ;
  • Intensité de charge des circuits de contacts : 8 A.

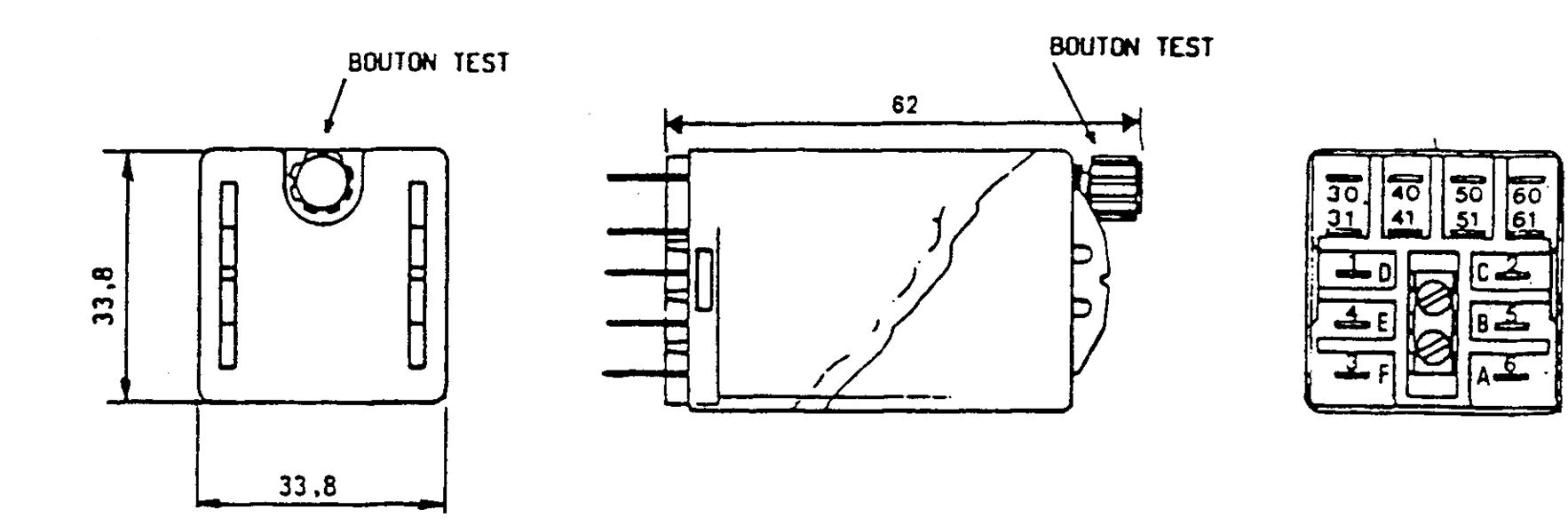

Encombrement en mm

Encombrement et Raccordement

Raccordement

Encombrement et Raccordement

Nos embases adaptées au Relais instantané 2246 K3
