Image du Relais instantané CAAI
Image miniature du Relais instantané CAAI

Relais instantané CAAI

Position de fonctionnement indifférente les relais instantanés CAAI sont équipé d’un soufflage magnétique pour coupure de circuit à courant continu de forte intensité. Ils sont protégés par capot plastique embrochable sur socle comportant un étrier de verrouillage et deux broches d’interdiction de section carrée, munies d’un ergot permettant une sélection en fonction des tensions usuelles. Ils possèdent 4 contacts inverseurs pouvant supporter un courant thermique de 8 A.

Les relais CAAI sont compatibles avec les socles : ERC1 (PAR à souder ou pour clips de 5 mm), ERDL1 (PAR pour double clips 5 mm), ERB1 (PAR à vis), EVB1 (PAV à vis).

Fonction

Fonction
Instantané à fort pouvoir de coupure

Nombre de contacts

Nombre de contacts
4 inverseurs

Tensions nominales

Tensions DC
12 à 220 VDC

Pouvoir de coupure

Pouvoir de coupure
8 A

  • Fonction : Instantané à fort pouvoir de coupure
  • Présentation : Capoté
  • Raccordement : Languette de 5 ou embrochable sur socle
  • Nombre de contacts et fonctions : 4 inverseurs
  • Endurance mécanique : 35 x 1 000 000 opérations
  • Courant permanent max. admissible : 8 A
  • Charge minimale : 0,1 VA
  • Tensions nominales standards DC : 12 à 220 VDC
  • Tensions nominales standards AC : 12 à 400 VAC
  • Domaine d'action : -20/+10% Un
  • Classe de puissance DC : 3 W
  • Temps de fermeture en DC : 20 à 27 ms
  • Temps de fermeture en AC : 20 à 27 ms
  • Rigidité diélectrique bobine/contact (à 40°C/70% H.R.) : 2500 V
  • Résistance d'isolement : 1000 MΩ
  • Tension de choc : 5 kV
  • Température de fonctionnement : -25 à +55°C

Encombrement en mm

Encombrement et raccordement

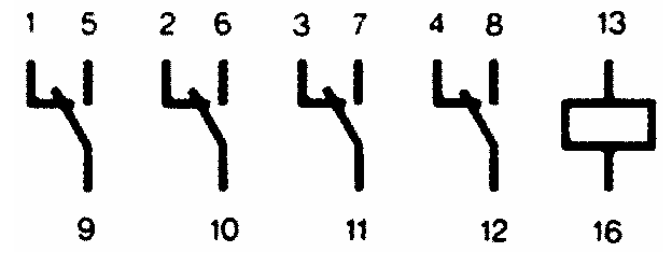

Raccordement

Encombrement et raccordement

Commutation en DC, circuit résistif

Pouvoir de coupure

Commutation en DC, circuit selfique L/R = 40 ms

Pouvoir de coupure

Commutation en DC, relais CAAI

Pouvoir de coupure

           Circuit résistif
____ Circuit selphique

  • Bobine d’intensité ;
  • Soufflage magnétique.
  • Relais CAAI avec protection climatique renforcée ;
  • Relais CAAI à caractéristiques spéciales (tension, fréquence) ;
  • Relais CAAI d’intensité ;
  • Relais CAAI avec protection interne par variance oud diode ;
  • Relais CAAI bi-tension ;
  • Relais CAAIJ à voyant mécanique.
