Relais instantané EPSL

Les relais EPSL sont des relais instantanés conçus pour être commandé par des contacts à très faible pouvoir de coupure (thermomètres, manomètres, interrupteurs à lame souple ILS,…). Position de fonctionnement indifférente, les relais EPSL sont protégés par un capot en matière plastique, et embrochable sur un socle moulé comportant un étrier de verrouillage et deux tiges de guidage. Ils possèdent 3 contacts inverseurs pouvant supporter un courant thermique de 5 A. L’un des contacts peut être utilisé pour effectuer une auto-alimentation dans le cas où le contact de commande est un inverseurs « mini-maxi ».

Ces relais sont compatibles avec les socles : EXL5 (PAR à clips), EXCL5 (PAR à picots pour CI), EVPL5 (PAV à visser).

Fonction
Bobine shuntée

Nombre de contacts

Nombre de contacts
2 ou 3 inverseurs

Tensions nominales

Tensions DC
12 à 220 VDC

Pouvoir de coupure

Pouvoir de coupure
5 A

Fonction : Bobine shuntée
Présentation : Capoté
Raccordement : Languette de 2,8 ou embrochable sur socles

Nombre de contacts et fonctions : 2 ou 3 inverseurs
Endurance mécanique : 35 x 1 000 000 opérations
Courant permanent max. admissible : 5 A
Charge minimale : 0,1 VA

Tensions nominales standards DC : 12 à 220 VDC
Tensions nominales standards AC : 12 à 380 VAC
Domaine d'action : -20/+10% Un
Classe de puissance DC : 2 W

Temps de fermeture en DC : 0,1 seconde
Rigidité diélectrique bobine/contact (à 40°C/70% H.R.) : 2200 V
Résistance d'isolement : 1000 M?
Tension de choc : 3 kV
Température de fonctionnement : -25 à +55°C

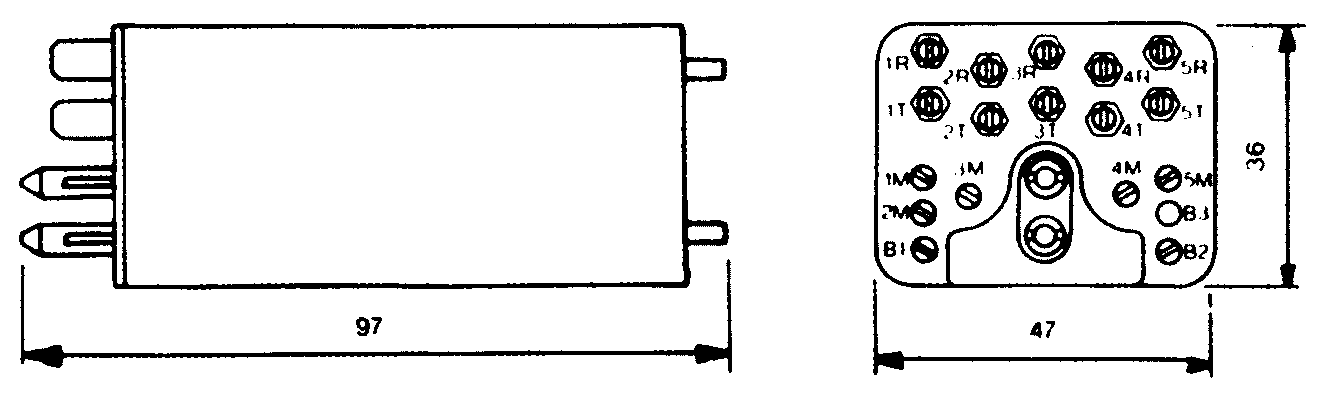

Encombrement

Encombrement et raccordement

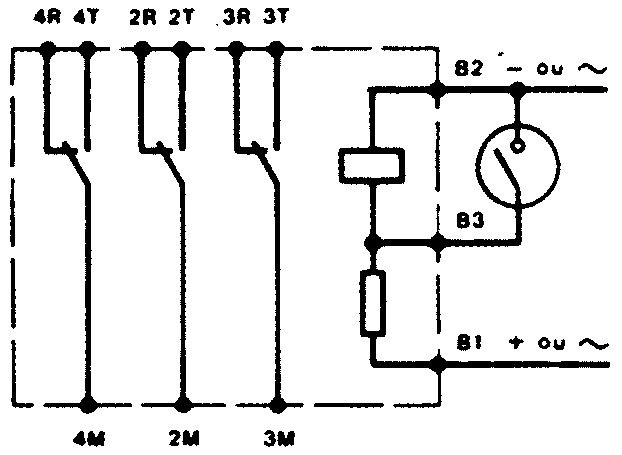

Raccordement : commande par contact simple "min" ou "max"

Encombrement et raccordement

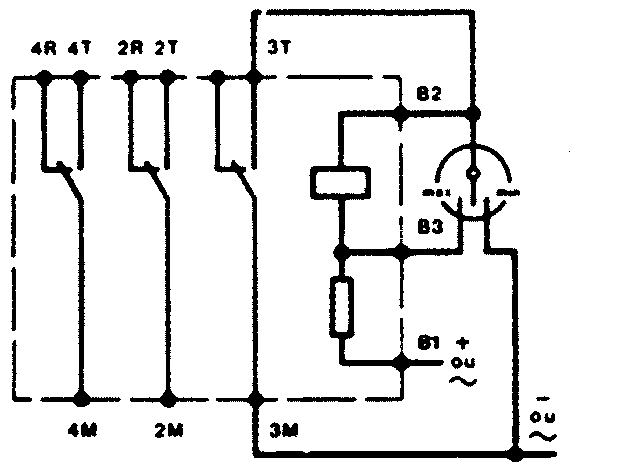

Raccordement : commande par contact "min" ou "max"

Encombrement et raccordement

Commutation sur AC

Pouvoir de coupure

Commutation sur DC

Pouvoir de coupure

Circuit résistif
____ Circuit selphique

Relais EPSL avec protection climatique renforcée ;
Relais EPSL à caractéristiques spéciales (tension, fréquence).
