Image du Relais temporisé CACTA ET/MT K3
Image miniature du Relais temporisé CACTA ET/MT K3

Relais temporisé CACTA ET/MT K3

Qualification Produit sans composants électroniques programmés

Produit sans composants électroniques programmés

Les relais CACTA sont des relais électroniques tout-ou-rien temporisés réglables, équipés de deux circuits de contacts temporisés à deux directions et simple coupure, ainsi que de deux circuits de contacts instantanés à deux directions simple coupure.

Relais non étanche sous capot en matière plastique transparente.

*Pour ces groupes, les contacts du relais auxiliaire (série GE, classe C1; 10%; T1 ; I1b; I3C) sont mis en parallèle, suivant la norme HM63/95/125C.

Fonction

Fonction
Temporisé

Nombre de contacts

Nombre de contacts
4 contacts

Tensions nominales

Tensions DC
48/125

Pouvoir de coupure

Pouvoir de coupure
3 A

  • Utilisation : relais destiné à réaliser des automatismes ou des commandes d’actionneurs pour lesquels l’intensité à couper et à établir est comprise entre 10mA et 0,4A pour des tensions comprises entre 19 et 137V en courant continu.
  • Essais : qualifié suivant la spécification HN 45 S 30 et essais d’aptitude limite de tenue aux séismes. La qualification K3 peut être acquise lorsque l’équipement sur lequel il est monté subit un essai de tenue aux séismes.
  • Gammes de temporisations :
    • 0,2/3s.
    • 2/30s.
    • 20/300s.
  • Température ambiante :
    • Domaine Nominal : -5°C à +40°C ;
    • Domaine extrême : -25°C à +55°C ;
  • Taux d’humidité :  <70% à +40°C ;
  • Pression atmosphérique :  >(800 mbar) 80 kPa ;
  • Domaine de variation de la tension :
    • Pour 230 VAC : 176 à 242 VCA ;
    • Pour 125 VCC : 100 à 137 VCC ;
    • Pour 48 VCC : 38 à 53 VCC.
  • Domaine de variation du facteur d’ondulation : 6% ;
  • Degré de protection : IP 40 ;
  • Intensité de charge du contact : 3 A.

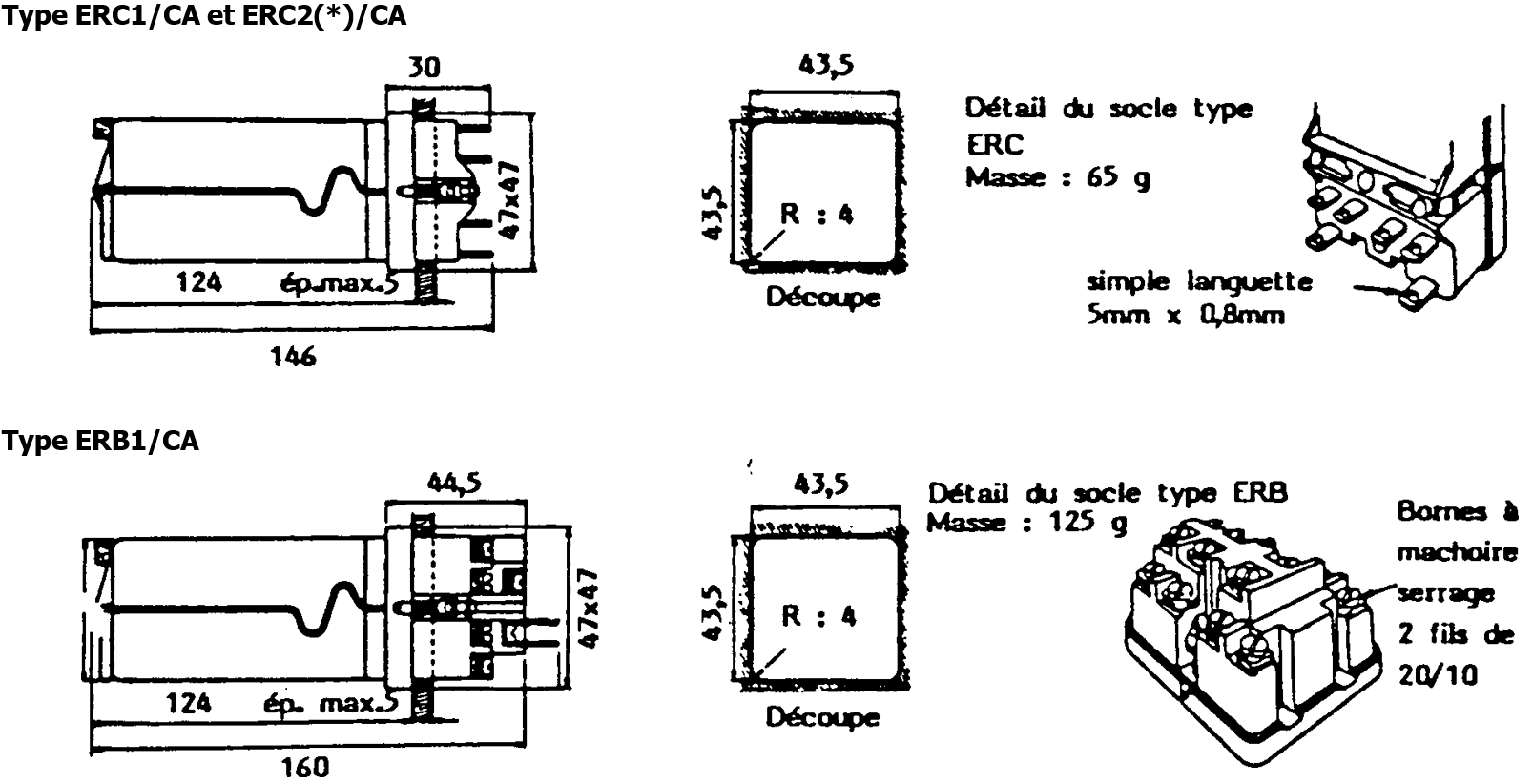

Encombrement, socle prise avant, montage sur tôle, cornière ou barreaux DIN

Encombrement et Raccordement

Encombrement, socle prise arrière, montage sur tôle

Encombrement et Raccordement

Encombrement, montage sur barreaux universel

Encombrement et Raccordement

Raccordement

Encombrement et Raccordement
